傳統風扇在工業設備小型化、場景復雜化的趨勢下，早已痛點盡顯—— 戶外易壞、體積大、功耗高、噪音及電磁干擾嚴重……
Dafa888手機版登錄電子壓電平面風扇，從技術到性能全維度突破，每一項優勢都精準解決傳統風扇的核心短板，讓散熱不再“拖后腿”。

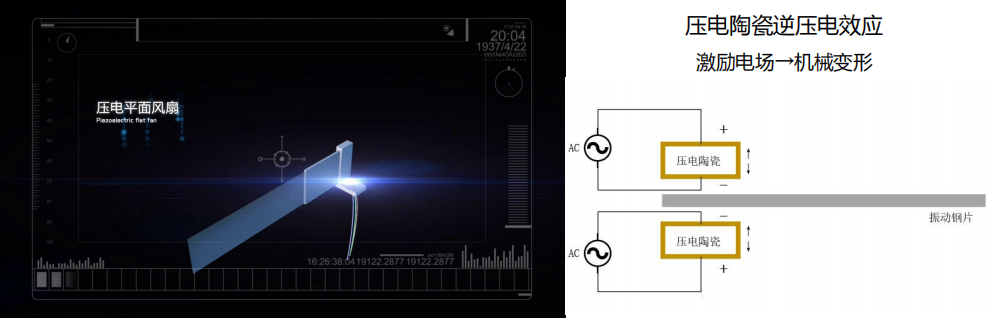

一、告別電機轉動，壓電陶瓷驅動的散熱新邏輯
不同于傳統風扇靠電磁電機驅動，Dafa888手機版登錄電子壓電平面風扇則另辟蹊徑，核心動力來自壓電陶瓷的“逆壓電效應”：通上交流電后，壓電陶瓷帶動葉片精準振動，氣流直接靶向吹向發熱元器件 —— 沒有電機磨損的后顧之憂，也沒有轉動噪音的煩擾，狹窄空間里也能實現高效局部散熱，徹底改寫了傳統散熱的邏輯。
二、解決傳統風扇散熱痛點
▍痛點1：戶外或極端環境扛不。
傳統風扇一到戶外就“掉鏈子”：高溫高濕下易死機、沙塵暴雨中易損壞，-40℃低溫或 95℃高溫會直接罷工，短則幾個月就故障，根本無法滿足5G 基站AAU機箱、雷達、戶外儲能等設備的長期運行需求。

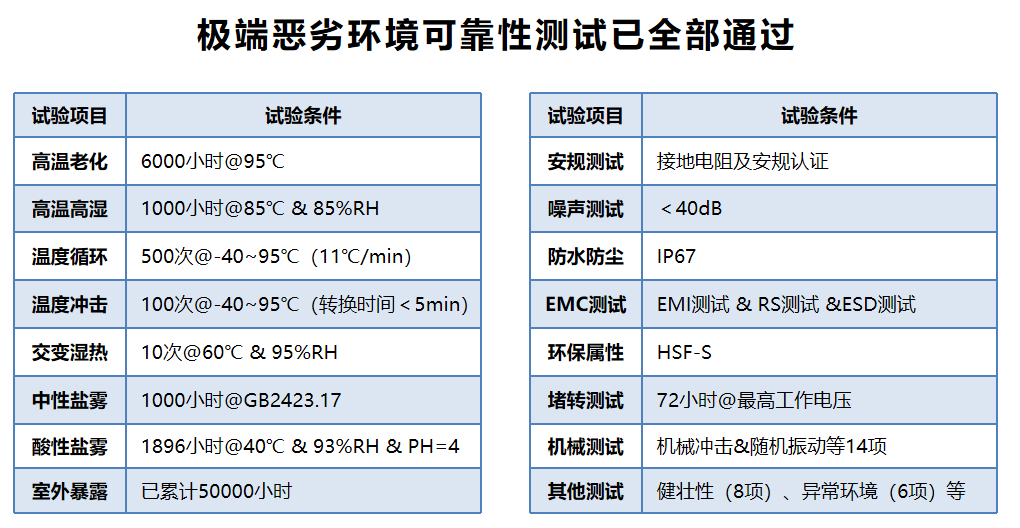

Dafa888手機版登錄電子壓電平面風扇用“硬核測試數據” 打破這一局限：已通過雙85實驗、隨機振動、沖擊、煙霧、濕熱、防水、沙塵等各項環境適應可靠性測試，哪怕在戶外極端環境，也能持續穩定工作，徹底解決傳統風扇戶外易故障的痛點。
▍痛點2：空間太小裝不下？
傳統風扇因帶電磁電機，體積大、厚度厚，占用空間，更塞不進電子元器件狹窄密集的間隙，導致設備想做。⑷認瓤恰

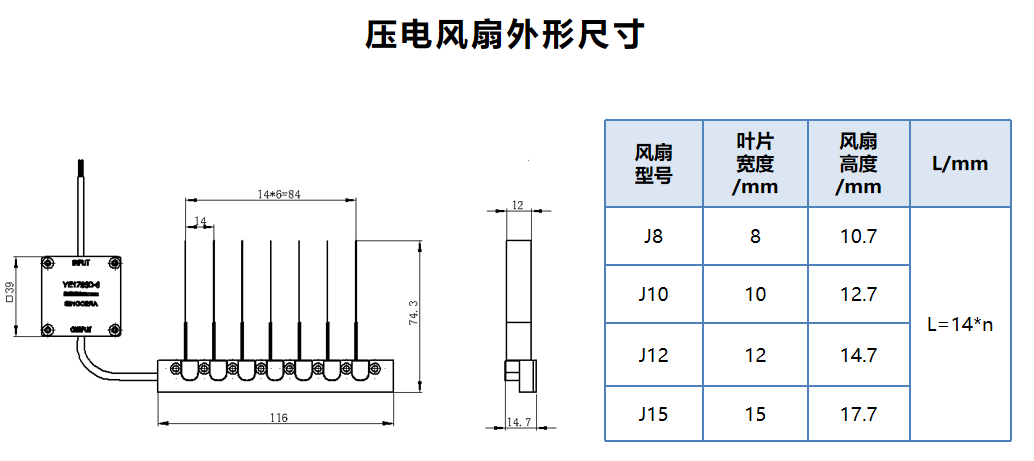

Dafa888手機版登錄電子壓電平面風扇超薄小型化，直接把體積做到極致，整體厚度最低僅 6mm（比普通手機還。，常規款也僅 10-20mm，體積遠小于傳統風扇；可嵌入元器件密集的狹小間隙，如戶外屏驅動板、無人機、投影儀內部—— 徹底解決傳統風扇占位的難題，滿足小型化、精密化需求。

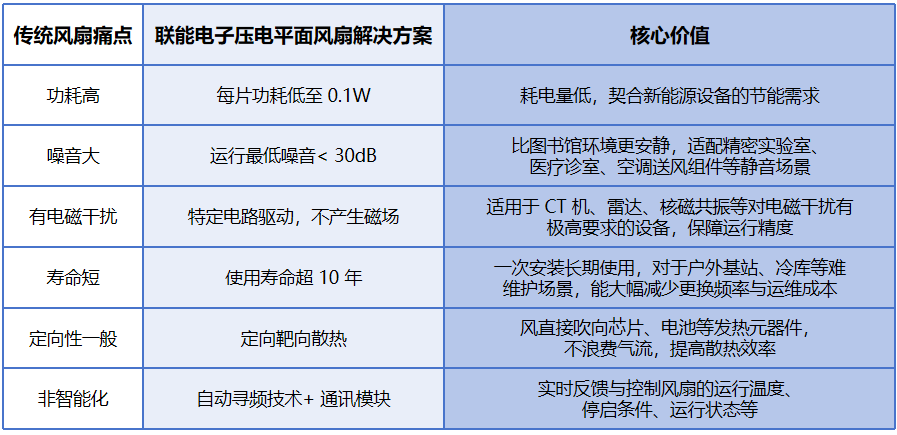

解決傳統風扇 6 大核心短板
傳統風扇存在功耗高、噪音大、有電磁干擾、壽命短、定向性一般、非智能化等 6 大短板，Dafa888手機版登錄電子壓電平面風扇逐一攻克：

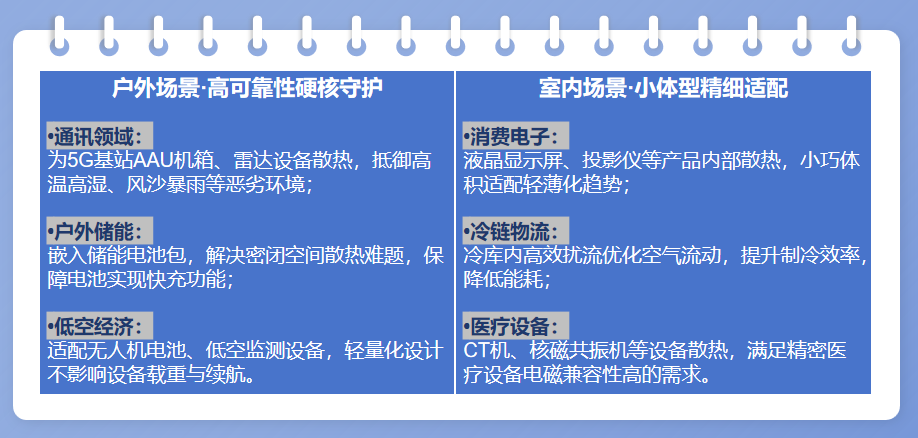

三、從戶外到室內，適配各類復雜場景
憑借多元優勢，壓電平面風扇可應用于多領域：
從戶外極端環境到室內精密場景，Dafa888手機版登錄壓電平面風扇用痛點解決型設計，徹底打破傳統散熱局限。若你的設備正被散熱難題困擾，可直接聯系我們獲取專屬方案，讓散熱從絆腳石，變成產品升級的助推器！
